Izlazna osjetljivost: 1,0 ± 0,1 mV / V.
Dva diferencijalna ulazna kanala koja se mogu birati.
Aktivni niskošumni PGA na čipu s izbornim pojačanjem od 32, 64 i 128.
Oscilator na čipu koji ne zahtijeva vanjsku komponentu s dodatnim vanjskim kristalom.
On-chip power-on-reset.
Rezolucija mjerenja: 24 bita.

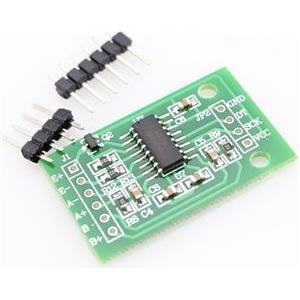

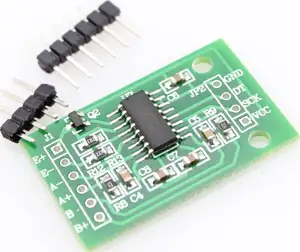

Dvokanalni 24-bitni precizni A/D senzor tlaka težine HX711 je pločica s pojačalom mjerne ćelije; za HX711 IC koji vam omogućuje jednostavno očitavanje mjernih ćelija za mjerenje težine. Spajanjem modula na mikrokontroler moći ćete očitati promjene u otporu mjerne ćelije; i uz nešto kalibracije. Moći ćete dobiti vrlo precizna mjerenja težine.

To može biti zgodno za stvaranje vlastitih industrijskih razmjera, kontrolu procesa ili jednostavno otkrivanje prisutnosti. HX711 senzor za vaganje koristi dvožično sučelje (sat i podaci) za komunikaciju. GPIO pinovi bilo kojeg mikrokontrolera trebali bi raditi, a napisane su brojne biblioteke koje olakšavaju čitanje podataka s HX711.

Merne ćelije koriste četverožilni Wheatstoneov most za povezivanje s HX711. To su obično boje RED, BLK, WHT, GRN i YLW.

Da biste saznali podatkovnu tablicu HX711, posjetite prilog.

Svaka boja odgovara konvencionalnom označavanju boja mjernih ćelija:

Crveno (Excitation+ ili VCC).
Crna (Uzbuda- ili GND).
Bijela (Pojačalo+, Signal+ ili Izlaz+).
Zeleno (A-, S- ili O-).
Žuta (Štit).
YLW pin djeluje kao dodatni ulaz koji se ne spaja na mjerač naprezanja; ali se koristi za uzemljenje i zaštitu od vanjskih EMI (elektromagnetskih smetnji). Imajte na umu da neke mjerne ćelije mogu imati varijacije u kodiranju boja.

Pinouts :
Analog Side :
E+: Excitation positive.
E-: Excitation negative.
A-: Channel A Negative Input.
A+: Channel A positive Input.
B-: Channel B Negative Input.
B+: Channel B positive Input.
Digital Side :
GND: 0V / Ground Power Connection.
DT: Data IO Connection.
SCK: Serial Clock Input.
VCC: Power Input.

Specifikacije i značajke:
Preporučeni napon pobude: 5-10V.
Dva diferencijalna ulazna kanala koja se mogu birati.
Aktivni niskošumni PGA na čipu s izbornim pojačanjem od 32, 64 i 128.
Regulator napajanja na čipu za analogno napajanje mjerne ćelije i ADC.
Odabir brzine prijenosa podataka od 10SPS ili 80SPS.
Oscilator na čipu koji ne zahtijeva vanjsku komponentu s dodatnim vanjskim kristalom.
On-chip power-on-reset.
Jednostavna digitalna kontrola i serijsko sučelje: kontrole vođene iglama, nije potrebno programiranje.
Istodobno odbijanje napajanja od 50 i 60 Hz.
Paket uključuje:
1 x senzor za vaganje, dvokanalni 24-bitni precizni A/D senzor za tlak s HX711 modulom.
