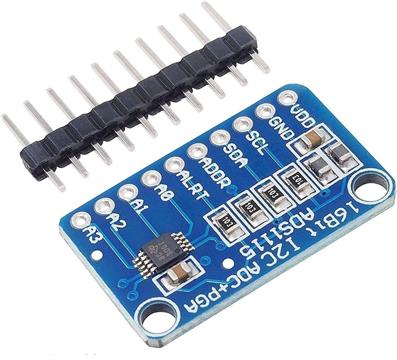

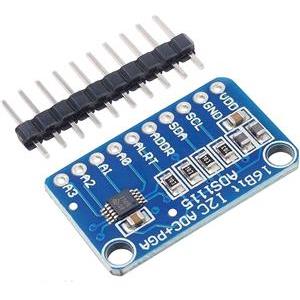

ADS1115 16 Bit I2C Module Precision ADC 4 Channel Development Board Pro Gain Amplifier 2.0V to 5.5V for Arduino RP
| Proizvođač: | GREATZT |
| Šifra: | 1424251 |
| Kataloški broj: | |
| Jamstvo: | 12 |
| Raspoloživost: |
(Raspoloživo)
|
Prosječna ocjena:
0,00
| Glasova:
0
|
| Ocijeni
ovaj proizvod
|
6,89 €
**kod nonSEPA transakcija naplaćujemo naknadu banke
već od 0,21 €/mjesečno
Odabrali ste prikaz cijena za gotovinsko plaćanje - prikaži MPC
Opis ADS1115 modula s PGA
ADS1115 je modul analogno-digitalnog pretvarača sa 16-bitnom rezolucijom. Uređaj je male snage i radi na rasponu napona od 2,0-5,5V. ADS1115 IC oscilator i komunicira s mikrokontrolerom pomoću I2C komunikacijskog protokola. Također uključuje programabilno pojačalo pojačanja do x16, koje pomaže povećati male/diferencijalne signale na puni raspon.
Značajke i specifikacije ADS1115 modula s PGA
Ovaj odjeljak spominje neke značajke i specifikacije modula ADS1115:
Raspon napona napajanja: 2-5,5V
16-bitni ADC
Kontinuirana potrošnja struje: 150uA
I2C sučelje
Unutarnji oscilator
Programabilna brzina prijenosa podataka: 8SPS do 860SPS
860 uzoraka/sekundi preko I2C
Zašto koristiti ADS1115 ADC modul
Svi kontroleri imaju ADC (analogno-digitalne pretvarače) budući da mikrokontroleri razumiju samo digitalni signal. Dakle, za pretvaranje dolaznog analognog signala u digitalni signal koji će čitati MCU potreban je ADC. Sada, postojeći ADC-ovi u mikrokontrolerskim pločama nisu tako precizni i skalabilni kao što biste željeli jer rezolucija tih ADC-ova nije tako dobra. Gdje moduli poput ADS1115 dolaze u igru.
Arduino, na primjer, ima 10-bitni ADC koji nam može dati analogni izlaz u rasponu od 0 do 1023. Korištenje ADC-a visoke razlučivosti, poput 16-bitnog ADS1115, otvara mogućnost čitanja analognih podataka s mnogo veća preciznost i skala do 65536 (približno 65000). To znači da čak i ako je ulazni signal niže razine, može se skalirati na ovaj raspon i dati preciznije i točnije rezultate.
Modul također ima značajku PGA (Programmable Gain Amplifier) ??koja nam omogućuje množenje vrlo malih vrijednosti analognog signala s varijablom i dobivanje veće vrijednosti signala. Na primjer, ako treba očitati mali signal od oko 1 mV, ako koristimo ovu značajku, možemo pomnožiti ulaznu vrijednost od 1 mV s varijablom i dobiti višu vrijednost koja se može precizno očitati kao izlaz.
ADS1X15 biblioteka za Arduino:
https://github.com/adafruit/Adafruit_ADS1X1
